Vertical Sandwich Busway

Termékpozícionálás: Hatékony energiaátviteli megoldás a függőleges energiaelosztási forgatókönyvekhez

A Qingdao Fenghua Electric Vertical Sandwich Busway egy nagy áramerősségű áramelosztási megoldás, amelyet olyan forgatókönyvekre terveztek, mint például az áramelosztó aknák a sokemeletes épületekben vagy a függőleges energiaátvitel ipari üzemekben. A „szendvics” kompakt egymásra rakható szerkezet és a függőleges beépítésre optimalizált kialakítás integrálásával a termék többszörös áttörést ér el a helykihasználás, az energiaátviteli hatékonyság, a biztonság és a stabilitás terén, így a modern építészeti és ipari környezetben a függőleges energiaelosztás első számú választása.

Műszaki paraméterek

Alaptechnológiák: A teljesítmény áttörései vertikális környezetben

1. Testreszabott "szendvics" halmozási szerkezet: Függőleges terekhez igazított kompakt kialakítás

A termék egy „szendvics” szerkezetet alkalmaz, amely a háromfázisú vezetékek hézagmentes, szoros egymásra helyezését jellemzi. A vezetékek közvetlenül egymástól nagy teljesítményű dielektromos anyagokkal vannak szigetelve, így teljesen megszűnnek a fázisok közötti légrések. Kifejezetten függőleges telepítési forgatókönyvekhez optimalizálva a vezetékek elrendezését és a burkolat szerkezetét finomították, hogy a teljes térfogat több mint 30%-kal csökkenjen a hagyományos buszrendszerekhez képest. Ez a kialakítás lehetővé teszi a tökéletes illeszkedést az áramelosztó tengelyek szűk terei között, lehetővé téve a maximális áramátviteli kapacitást korlátozott függőleges csatornákon belül^.

2. Nagy tisztaságú rézvezetők: A függőleges energiaátvitel hatékonyságának biztosítása

Vezető anyagként T2 minőségű, ≥99,95%-os tisztaságú elektrolitikus réz kerül kiválasztásra. 20°C-on ellenállása már 0,01777 Ω·mm²/m, vezetőképessége pedig meghaladja a 98%-ot. Függőleges erőátviteli forgatókönyveknél ez az alacsony ellenállású jellemző hatékonyan minimalizálja a feszültségesést nagy távolságokon, és stabil tápfeszültséget biztosít a sokemeletes épület minden emeletén. A vezetékek felületei opcionálisan kezelhetők ón- vagy ezüstbevonattal a korrózióállóság fokozása érdekében, így biztosítva az alacsony érintkezési ellenállás hosszú távú fenntartását – még nedves áramelosztó tengelykörnyezetben is – ezáltal kiküszöbölhető a túlmelegedés veszélye.

3. Integrált függőleges hőelvezető rendszer: A hőmérséklet-emelkedés kihívásának megoldása nagy távolságokon

A függőleges telepítés során felfelé halmozódó hő problémájának megoldására a rendszer egy háromlépcsős függőleges hőelvezetési útvonalat alkalmaz: „Vezető – Szigetelőréteg – Fémház”. A ház extrudált alumínium-magnézium ötvözetből készül, felületén integrált hosszanti hőelvezető bordákkal. A szabványos acélházakhoz képest ez a kialakítás 35%-kal növeli a hőelvezetési felületet, és ötszörösére növeli a hővezetési hatékonyságot. 40°C-os környezeti hőmérsékleten a csatlakozókapcsok hőmérséklet-emelkedése ≤60K, míg a fémházé ≤30K marad – ez jóval az ipari szabványok alatt van –, ezáltal biztosítva a stabil működést nagy távolságú függőleges erőátvitel során.

4. Biztonsági tervezés a „kémény-hatás” ellen: robusztus függőleges tűzgátló korlát létrehozása

A "szendvics" hézagmentes szerkezet teljesen kiküszöböli a folyamatos légcsatornákat; Tűz esetén a forró légáram megakadályozza, hogy gyorsan terjedjen felfelé a buszrendszeren keresztül. Ez hatékonyan felszámolja a "kéményhatást" annak forrásánál, és sikeresen átment a hiteles nemzeti tűzbiztonsági ügynökségek tesztjein. Ezenkívül opcionálisan tűzálló változat is elérhető; A csillámszalagból és ceramizáló szilikongumiból álló kompozit szigetelőrétegnek köszönhetően ez a változat több mint 180 percig képes fenntartani az áramellátást szélsőséges, 960°C-os hőmérsékleten, így teljesíti a magas épületek tűzbiztonsági áramköreire vonatkozó szigorú követelményeket.

Exkluzív funkciók a függőleges telepítéshez

1. Moduláris függőleges csatlakozási rendszer

A gyárilag előre gyártott standard egységeket tartalmazó rendszer kétvégű, nyomatékvezérelt csavarokat és tárcsarugókat használ a helyszíni csatlakozásokhoz. Ez a kialakítás lehetővé teszi a ±4 mm-es beépítési tűrésbeállítást, hatékonyan alkalmazva a függőleges beépítésben rejlő precíziós eltéréseket. A telepítési idő szegmensenként ≤10 perc; a hagyományos kábelezéshez képest az építési hatékonyság több mint 60%-kal javul.

2. Réteges plug-in kialakítás: Rugalmasan megfelel a padlóspecifikus energiaszükségleteknek

A leágazó kivezetések a gyűjtősín csatorna mentén tetszőleges függőleges helyzetben nyithatók. A leágazó egységek támogatják az üzem közbeni csatlakoztatást (feszültség alatti behelyezés és eltávolítás), biztosítva a "föld-első, föld-utolsó" csatlakozási sorrendet az elektromos ívképződés veszélyének teljes kiküszöbölése érdekében. Minden emeleten rugalmasan konfigurálhatók a leágazási egységek az adott teljesítményigények alapján anélkül, hogy teljes gyűjtősínszegmenseket kellene áthuzalozni – tökéletesen alkalmazkodva a sokemeletes épületekre jellemző padlóelrendezési beállításokhoz és kapacitásbővítési igényekhez.

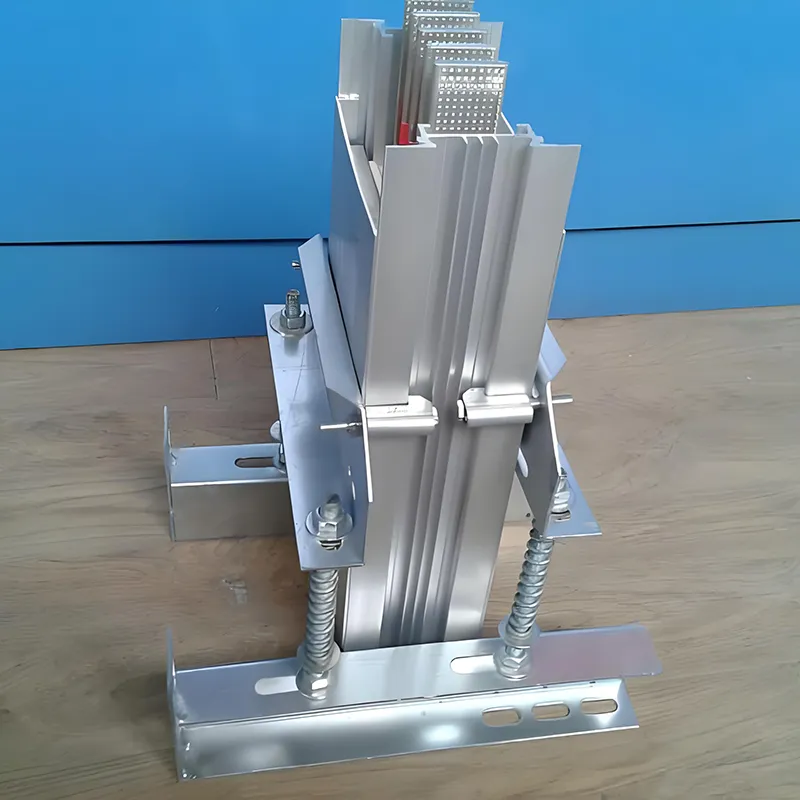

3. Leesésgátló és szeizmikus megerősítés

Kifejezetten függőleges telepítési forgatókönyvekhez tervezett rendszer speciális leesésgátló konzolokkal és szeizmikus erősítő elemekkel van felszerelve, amelyek képesek ellenállni a 8-as erősségű földrengés hatásainak, ezáltal biztosítva a gyűjtősín csatorna szerkezeti stabilitását szélsőséges üzemi körülmények között. A konzolok távolsága rugalmasan állítható a padlómagasság követelményei szerint: ≤3m egyenes szakaszoknál és ≤1,5m sarokrészeknél.

Alkalmazási forgatókönyvek

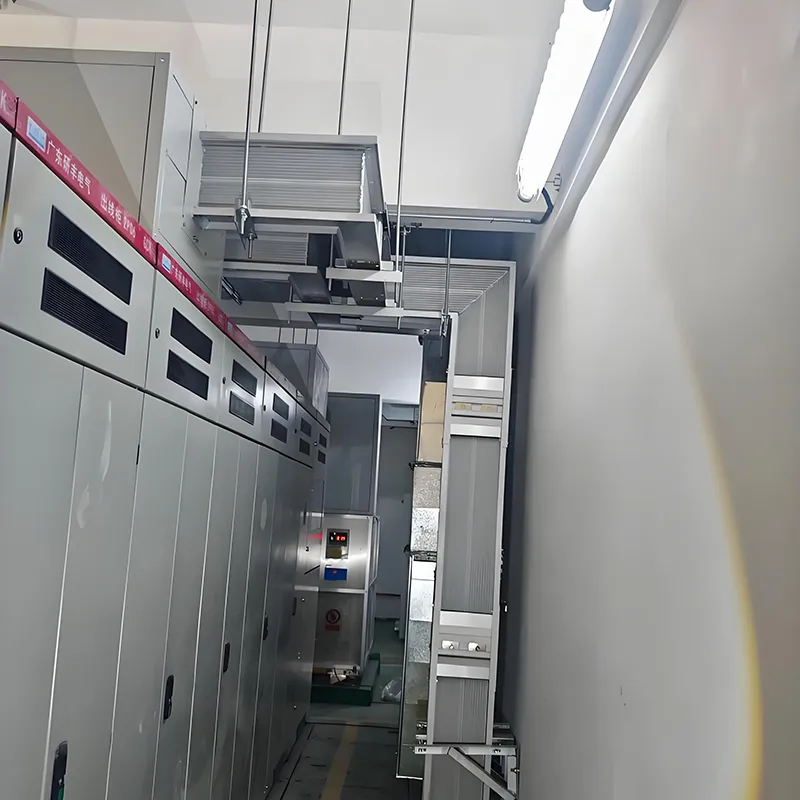

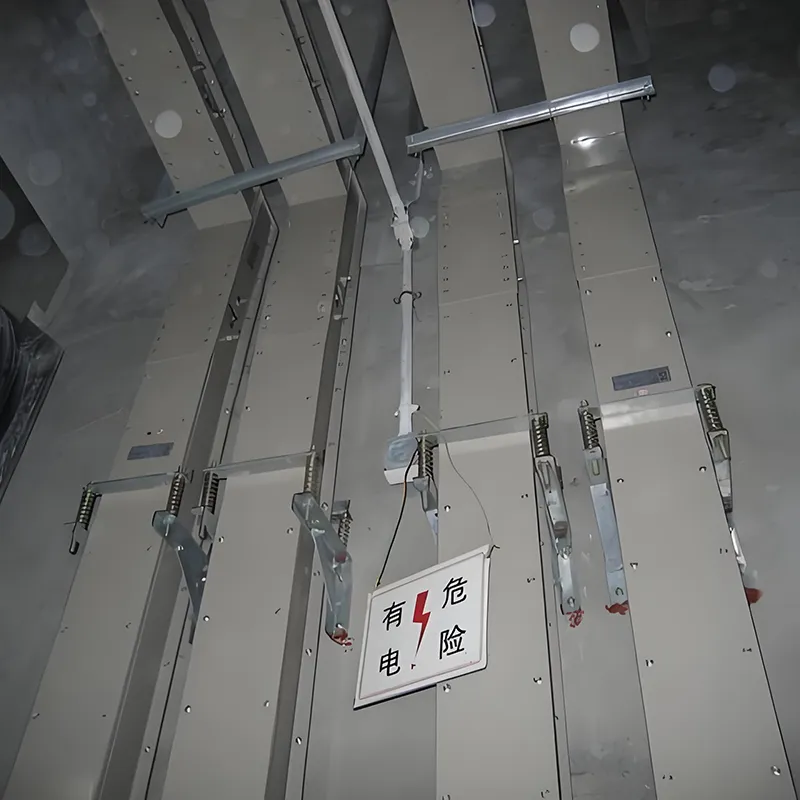

1. Sokemeletes épületek energiaelosztó aknái

Az energiaelosztó aknákon belül függőlegesen elvezetett rendszer a hagyományos kábelek helyettesítésére szolgál. Ugyanazon áramkapacitás mellett a kábelek által igényelt helynek csak egyharmadát foglalja el, hatékonyan megoldva a sokemeletes áramelosztó aknák korlátozott helyének kritikus problémáját. Teljesen zárt szerkezete kiküszöböli az olyan veszélyeket, mint a rágcsálófertőzés és a tűzveszély, ezáltal növelve az épület áramelosztó rendszerének általános biztonságát.

2. Függőleges energiaátvitel ipari üzemekben

Függőleges gerinchálózati tápellátást biztosít nagyméretű berendezések és automatizált gyártósorok számára többszintes ipari létesítményekben. Nagy áramsűrűsége ideálisan alkalmas koncentrált berendezés-elrendezésekhez, míg moduláris bővíthetősége támogatja a gyártósorok rugalmas beállítását.

3. Speciális függőleges környezetek

A vízálló öntött műgyanta termékek függőleges erőátvitelre alkalmasak nedves és korrozív környezetben – például földalatti közműalagutakban és vasúti tranzitrendszerekben. A tűzálló termékek szigorú tűzbiztonsági követelményekkel rendelkező vertikális energiaelosztási forgatókönyvekhez alkalmazhatók, például a petrolkémiai és az atomenergia-iparban.

Ügyfélérték

A Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. Qingdao gyönyörű tengerparti városában található, a nyugati part új területen belül. A 2005-ben alapított cég az elektromos termékekre szakosodott vezető gyártó, beleértve a kábeltálcákat, gyűjtősín-rendszereket és az áramelosztó szekrényeket. Leányvállalatunk, a Qingdao Fenghua Electric Co., Ltd. anyavállalatunk kiegészítő szerepében működik, közösen létrehozva egy átfogó termékmátrixot, amely lefedi az áramelosztó berendezések teljes spektrumát. Az elmúlt években a vállalat szilárdan elkötelezett az innováció iránt, és figyelemre méltó eredményeket ért el az energiatakarékosság és a fogyasztáscsökkentés terén. Több termékünk – mint például az önzáró kábeltálcák és a réz-alumínium kompozit sínek – magas hozzáadott értékük és fejlett technológiai tartalmuk miatt szerzett piaci elismerést. Rendelkezünk továbbá átfogó vizsgálati jelentésekkel és kötelező tanúsítványokkal, amelyek a csővezeték specifikációk széles skáláját lefedik, lehetővé téve ügyfeleink sokrétű és sokrétű igényeinek maradéktalan kielégítését.

Ha a Qingdao Fenghua Electric Vertical Sandwich Busway-jét választja, az Ön előnyei:

• Téroptimalizálás: A függőleges térkihasználás háromszorosára nőtt, így tökéletesen illeszkedik az áramelosztó aknákra jellemző szűk környezetekhez.

• Energiahatékonyság: Az alacsony ellenállású rézvezetőkkel és az alacsony reaktanciájú szerkezeti kialakítással évente 10-20%-kal csökkenti az áramelosztási veszteségeket.

• Biztonság és megbízhatóság: A „kéményhatás” elleni konstrukció több védelmi réteg mellett robusztus függőleges tűzgátat hoz létre.

• Rugalmas alkalmazkodóképesség: A réteges beépülő interfésszel és a moduláris telepítési lehetőségekkel alkalmazkodik a jövőbeni padlóelrendezési módosításokhoz és a berendezések bővítési követelményeihez.

• Brand Assurance: A Qingdao Fenghua 18 éves speciális gyártási tapasztalatának köszönhetően átfogó értékesítés utáni szolgáltatást és műszaki támogatást nyújtunk.

GYIK

1.Mi az a függőleges szendvicsbusz?

A függőleges szendvicsbusz egy kompakt, nagyáramú elosztórendszer egymásra helyezett rézvezetőkkel, amelyet a magas épületek és ipari műhelyek biztonságos és hatékony függőleges energiaátvitelére terveztek.

2.Mi a névleges áram és feszültség?

A Fenghua Electric függőleges sínek 250A–6300A és ≤690VAC névleges feszültségűek, alkalmasak különféle kisfeszültségű, nagyáramú elosztási alkalmazásokhoz.

3. Milyen anyagokat használnak a vezetékekhez?

Nagy tisztaságú T2 elektrolitikus rezet használnak, amely alacsony veszteséget, nagy vezetőképességet és hosszú távú megbízhatóságot biztosít.

4. Milyen védelmi szintek állnak rendelkezésre?

A védettség IP54-től IP68-ig terjed, modelltől függően, így alkalmas beltéri, kültéri és zord környezetre is.

5. Használható-e a buszpálya tűzveszélyes területeken?

Igen, a tűzálló modell 180°C-ig terjedő szigeteléssel és rövidzárlati ellenálló képességgel rendelkezik, amelyet tűz körülményei között történő biztonságos működésre terveztek.

6. Milyen magasra szerelhető függőlegesen?

A függőleges beépítés akár 200 métert is elérhet, a buszpálya típusától és a terhelési követelményektől függően.

7. Könnyű a telepítés?

Igen, a moduláris felépítés és a kompakt felépítés gyors és kényelmes telepítést tesz lehetővé, csökkentve a munkát és a projektidőt.

8. Hol használják általában?

Ideális sokemeletes épületek aknáihoz, ipari műhelyekhez, gyárakhoz, adatközpontokhoz és más függőleges nagyáramú elosztási forgatókönyvekhez.
