1600A Sandwich Busway

Az 1600A Sandwich Busway egy nagy teljesítményű kisfeszültségű elosztórendszer, amelyet nagy áramú alkalmazásokhoz terveztek. Szigetelt réz- vagy alumíniumvezetőkkel ellátott kompakt szendvicsszerkezetének köszönhetően nagy teherbírást, alacsony hőmérséklet-emelkedést és minimális impedanciát biztosít, így stabil és megbízható teljesítmény-leadást biztosít.

Főbb jellemzők:

Nagy áramerősség: 1600A névleges ipari üzemek, sokemeletes épületek, adatközpontok és kereskedelmi komplexumok számára.

Szendvics szerkezet: A réteges vezeték és szigetelés kialakítása biztosítja a biztonságot, a hatékony hőelvezetést és a helytakarékos telepítést.

Alacsony hőmérséklet és alacsony impedancia: Az optimalizált kialakítás csökkenti az energiaveszteséget és növeli a rendszer hatékonyságát.

Rugalmas telepítés: Moduláris, támogatja az egyenes futásokat, elágazásokat és egyedi elrendezéseket a jövőbeni bővítéshez.

Biztonság és megbízhatóság: Rövidzárlatra, feszültségállóságra és hőmérséklet-emelkedésre tesztelve; megfelel a CCC és IEC szabványoknak.

Műszaki paraméterek

Miért válassza az 1600A Sandwich Busway-nket?

Professzionális gyártó: Több éves tapasztalat a kisfeszültségű buszpálya-gyártásban.

Egyedi megoldások: Nem szabványos méretek, aktuális minősítések és elrendezések állnak rendelkezésre.

Minőségbiztosítás: Minden egység szigorú tesztelésen esik át a kiszállítás előtt.

Mérnöki támogatás: Műszaki konzultáció, tervezés és telepítési útmutató biztosított.

Beszerzési kulcsszavak: 1600A buszpálya, kisfeszültségű buszpálya, szendvics buszút, erősáramú buszpálya, ipari áramelosztás, moduláris buszpálya, kompakt buszpálya.

Alapvető előnyei

1. Nagy vezetőképesség, alacsony veszteség: energiahatékony és nagy teljesítményű

A T2 fokozatú elektrolitikus rézvezetők ellenállása ≤0,01777 Ω·mm²/m 20°C-on, vezetőképessége pedig meghaladja a 98%-ot, ami messze meghaladja a közönséges rézanyagokét. Ez a jellemző jelentősen csökkenti az energiaveszteséget az erőátvitel során; hosszú távon lehetővé teszi a vállalkozások számára, hogy jelentős villamosenergia-költség-megtakarítást érjenek el. Ezenkívül a rézvezetők felülete opcionálisan kezelhető ón- vagy ezüstbevonattal az oxidációval és korrózióval szembeni ellenállás hatékony növelése, az érintkezési ellenállás csökkentése, a csatlakozási pontok élettartamának meghosszabbítása és a jövőbeni karbantartási költségek csökkentése érdekében.

2. Kompakt szerkezet: Optimalizált helykihasználás

Az egyedülálló "szendvics" kialakítás – szorosan egymásra helyezett fázisvezetőkkel – mindössze 6–10 mm-re szorítja össze a vezetékek közötti elektromos távolságot, ezáltal teljesen kiküszöböli a fázisok közötti légréseket. A hagyományos gyűjtősín-rendszerekhez képest ez a kialakítás több mint 30%-kal csökkenti a teljes térfogatot, miközben megőrzi az egyenértékű áramátviteli kapacitást. Ez lehetővé teszi a rugalmas telepítést szűkös helykörnyezetekben – például elektromos felszállókban és berendezésekben sűrű műhelyekben –, jelentősen javítva a helykihasználás hatékonyságát, és nagyobb lehetőségeket teremtve az épületek elrendezésében és a berendezések elrendezésében.

3. Hatékony hőelvezetés: Stabil működés

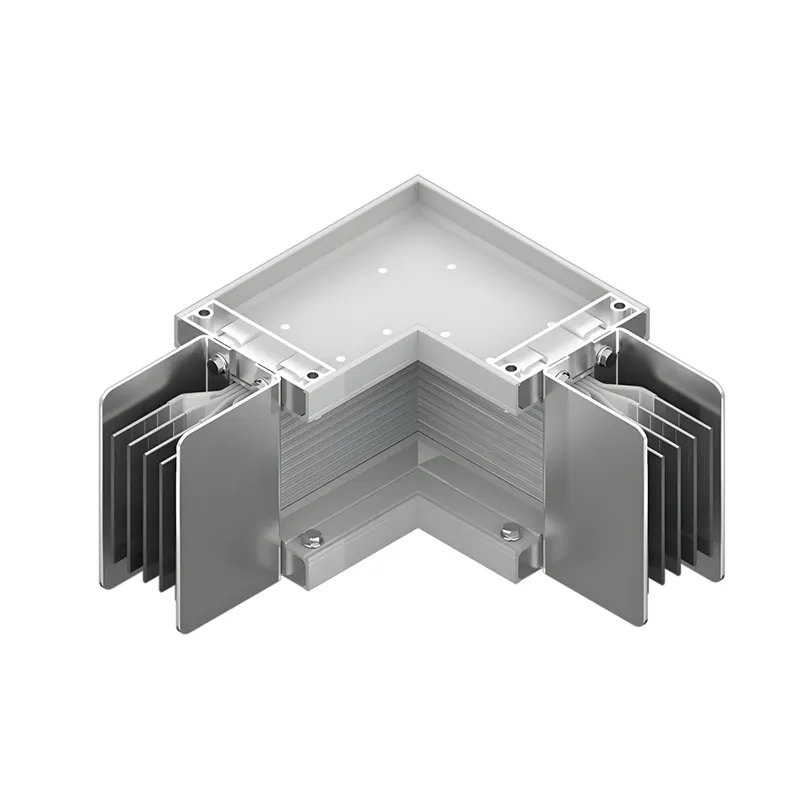

A rézvezetők kiváló hővezető képességgel rendelkeznek, lehetővé téve a hő gyors átvitelét a szigetelőrétegen keresztül a fém burkolatba. A burkolat alumínium-magnézium ötvözetből készült, és beépített hőelvezető bordával rendelkezik; ez több mint 30%-kal növeli a felületet a szabványos burkolatokhoz képest, ami rendkívül hatékony hőelvezetést tesz lehetővé a konvekciós és sugárzási kettős mechanizmuson keresztül. Névleges árammal történő működés közben a hőmérséklet-emelkedés a csatlakozókapcsokon ≤60K, míg a burkolat hőmérséklet-emelkedése ≤30K marad. Ez hosszú távon stabil üzemi hőmérsékletet biztosít a gyűjtősín csatornarendszer számára, hatékonyan megelőzi a szigetelés elöregedését és a túlmelegedés okozta teljesítményromlást, és ezáltal garantálja az áramelosztó rendszer megbízhatóságát.

4. Átfogó védelem: Alkalmazható összetett környezetekhez

A teljesen zárt fém burkolat felületkezelésen – például eloxáláson, elektroforézisen vagy tűzgátló bevonaton – esik át, így IP54-től IP68-ig terjedő többszintű védelmet biztosít. A szabványos modellek por- és fröccsenésvédelmet kínálnak, megfelelve a tipikus ipari üzemek és kereskedelmi épületek működési követelményeinek. A vízálló modellek védelmet nyújtanak a rövid távú vagy akár folyamatos bemerítés ellen, így alkalmasak nedves környezetekre, például földalatti közműalagutakra és víztisztító telepekre. A tűzálló modellek több mint 180 percig képesek fenntartani az áramellátást szélsőséges, 960°C-os hőmérsékleten, megbízható védelmet nyújtva a tűzbiztonsági áramkörök és a vészhelyzeti áramellátó rendszerek számára. Továbbá a "szendvics" szerkezetből hiányoznak a folyamatos légcsatornák, így alapvetően kiküszöbölhető a tűz során kialakuló "kéményhatás", és a rendszer tűzbiztonsági teljesítménye fokozódik.

5. Moduláris kialakítás a kényelmes telepítés érdekében

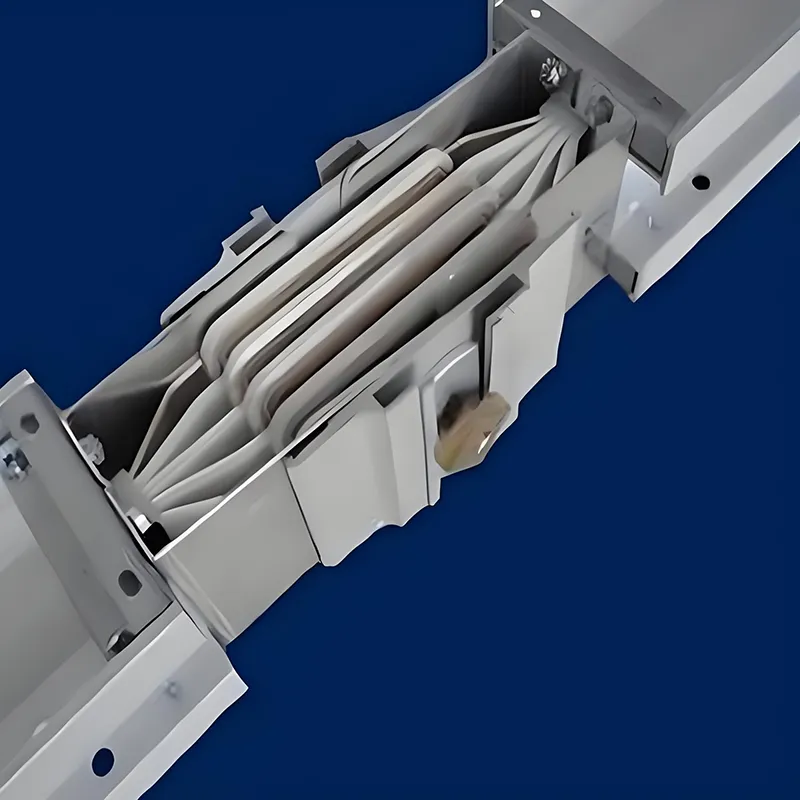

A busway rendszer gyárilag előre gyártott, szabványos moduláris egységeket használ. A helyszíni szerelés során ezek az egységek gyorsan csatlakoztathatók kétvégű nyomatékvezérelt csavarok és tárcsarugók segítségével. Ez a kialakítás ±4 mm-es beépítési tűréseket tesz lehetővé, jelentősen csökkentve az építés bonyolultságát és az időköltségeket. A dugaszolható egységek bárhol behelyezhetők vagy eltávolíthatók a buszpályáról, miközben a rendszer feszültség alatt marad; az "első csatlakozás, utolsó lekapcsolás" földelés kialakítása biztosítja az üzembiztonságot. Ezenkívül a rendszer legalább 200 plug-in/plug-out ciklust támogat, lehetővé téve a rugalmas alkalmazkodást az olyan követelményekhez, mint a gyártósor beállítása és a berendezés bővítése, miközben megkönnyíti a karbantartást és a módosítást a jövőben.

Alkalmazási forgatókönyvek

1. Ipari feldolgozóipar

Az olyan iparágak gyártóműhelyeiben, mint az autóipar, a mechanikai feldolgozás, a kohászat és a vegyipar, a réz-vezető szendvics típusú buszvezetékrendszerek stabil fő táphálózatot biztosítanak a nagy teljesítményű berendezések számára – beleértve a nagy motorokat, hegesztőgépeket és automatizált gyártósorokat. Magas áramterhelhetőségükkel a gépek gyakori indításával és leállításával járó nagy terhelési viszonyokat is képesek kezelni, míg moduláris felépítésük megkönnyíti a gyártósorok beállítását és az új berendezések hozzáadását, ezzel is segítve a vállalkozásokat a rendkívül hatékony termelés elérésében.

2. Adatközpontok és egészségügyi létesítmények

Az adatközpontokban található szerverfürtök és a kórházakban található nagyméretű orvosi berendezések kivételesen magas szintű folytonosságot és stabilitást igényelnek az áramellátásban. Ennek a buszcsatorna-rendszernek az alacsony veszteségű jellemzői minimalizálják az energiapazarlást az energiaátvitel során. Ezenkívül az intelligens termékváltozatok integrálhatnak hőmérséklet- és áramfigyelő modulokat, lehetővé téve a távoli működtetést és karbantartást RS485-ön vagy vezeték nélküli átvitelen keresztül; ez lehetővé teszi a berendezések állapotának valós idejű nyomon követését, megbízható teljesítménybiztosítást biztosítva a kritikus terhelések esetén.

3. Sokemeletes épületek áramelosztása

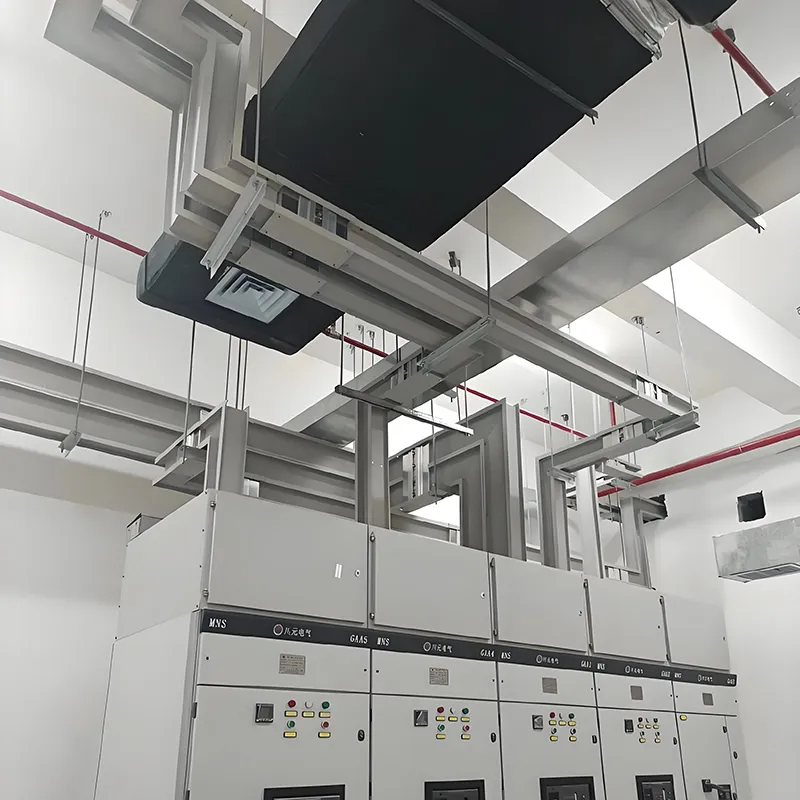

A sokemeletes épületek elektromos elosztó felszállóiban függőlegesen réz-vezetős szendvics-típusú buszvezetékek vannak beépítve, amelyek minden emeleten fő tápvezetékként szolgálnak. Kompakt felépítésük értékes tengelyteret takarít meg, hatékony hőelvezetésük pedig stabilitást biztosít a nagy távolságú függőleges erőátvitel során, kiegyensúlyozott és megbízható áramellátást biztosítva irodaházak, szállodák, lakókomplexumok és hasonló építmények minden emeletén.

4. Különleges környezeti feltételek

A magas páratartalommal, korrózióval vagy porral jellemezhető speciális környezetekhez – például földalatti közműalagutakhoz, vasúti tranzitrendszerekhez és part menti létesítményekhez – vízálló és korrózióálló buszcsatorna-változatok állnak rendelkezésre. Az IP68-as védettségű műgyantából öntött sínek fémburkolat nélkül készülnek, és teljesen tömítettek; ez a kialakítás biztosítja a hosszú távú, stabil működést zord környezetben, hatékonyan megelőzve a káros környezeti tényezők által okozott berendezések meghibásodásait.

Minőségbiztosítás és szolgáltatási elkötelezettség

Folyamatosan a minőséget helyezzük előtérbe mindennél. Minden réz-vezető szendvics típusú sínvezetékünk szigorú gyári tesztelésen esik át – beleértve a teljesítmény-frekvencia-tűrési feszültségteszteket, a hőmérséklet-emelkedési teszteket és a rövid idejű áramtűrési teszteket –, hogy biztosítsák a nemzetközi és nemzeti szabványoknak való teljes megfelelést. Ezen kívül ügyfeleinknek átfogó szolgáltatási támogatást nyújtunk:

Professzionális termékválasztási útmutató: Testreszabott termékválasztási megoldásokat kínálunk, amelyek az egyes ügyfelek egyedi energiaszükségleteihez, telepítési környezetéhez és egyéb releváns tényezőkhöz igazodnak. Helyszíni telepítési szolgáltatások: Tapasztalt telepítő csapatunk helyszíni útmutatást és telepítési szolgáltatásokat nyújt, biztosítva termékeink megfelelő telepítését és stabil működését.

Értékesítés utáni támogatás és karbantartás: Átfogó értékesítés utáni támogatási és karbantartási rendszert hoztunk létre az ügyfelek javítási és karbantartási igényeinek azonnali kielégítése érdekében, és ezzel biztosítjuk a berendezés hosszú távú működését.

GYIK

1. Mi az 1600A Sandwich Busway?

Az 1600A Sandwich Busway egy kis feszültségű áramelosztó rendszer kompakt réteges (szendvics) szerkezettel, amelyet nagy áramok biztonságos és hatékony szállítására terveztek ipari, kereskedelmi és sokemeletes épületekben.

2. Melyek a fő előnyei?

▪Nagy áramerősség (1600A)

▪ Alacsony hőmérséklet-emelkedés és alacsony impedancia

▪Biztonságos és megbízható rövidzárlat elleni védelemmel

▪Moduláris kialakítás a rugalmas telepítéshez és bővítéshez

3. Hol használják jellemzően?

▪Ipari gyárak és gyártósorok

▪ Sokemeletes épületek, szállodák és apartmanok

▪Adatközpontok és szerverszobák

▪Bevásárlóközpontok és nagy nyilvános létesítmények

4. Testreszabható?

Igen, az 1600A Sandwich Busway nem szabványos hosszúságra, elrendezésre, áramerősségre és csatlakozási interfészekre szabható a projekt követelményeinek megfelelően.

5. Mennyire egyszerű a telepítés?

A moduláris és kompakt kialakítás lehetővé teszi az egyenes lefutást, leágazásokat és a gyors helyszíni telepítést, csökkentve ezzel a munkát és a telepítési időt.

6. Milyen biztonsági előírásoknak felel meg?

A buszjáratunkat rövidzárlatra, feszültségállóságra és hőmérséklet-emelkedésre tesztelték, és megfelel a CCC, IEC és más alacsony feszültségű elosztási szabványoknak.

7. Hogyan válasszam ki a megfelelő buszpályát a projektemhez?

Vegye figyelembe az aktuális besorolást, hosszt, telepítési környezetet és bővítési igényeket. Technikai csapatunk tanácsadást és tervezési támogatást nyújt az optimális megoldás kiválasztásához.

8. Hogyan tartsam karban a buszpályát?

Javasoljuk a por, a laza csatlakozások rendszeres ellenőrzését és a hőmérséklet ellenőrzését. Minimális karbantartást igényel a robusztus szendvics kialakítás miatt.
