Réz karmester Sandwich Busway

A Copper Conductor Sandwich Busway egy rendkívül hatékony erőátviteli megoldás, amelyet kifejezetten a modern áramelosztó rendszerekhez terveztek. A nagy tisztaságú elektrolit rézvezetőket és a szorosan egymásra helyezett fázisvezetőket tartalmazó "szendvics" szerkezetet alkalmazva zökkenőmentesen integrálja a vezetőket, a szigetelőanyagokat és a fém burkolatot. Ez a kialakítás számos előnnyel rendelkezik, beleértve a nagy áramfelvételi kapacitást, az alacsony teljesítményveszteséget és a telepítési rugalmasságot. A termék széles körben alkalmazható nagyáramú áramelosztási forgatókönyvekben – például ipari üzemekben, sokemeletes épületekben, adatközpontokban és vasúti tranzitrendszerekben –, stabil és megbízható energiaátviteli biztosítékot biztosítva sokféle elektromos alkalmazáshoz.

Műszaki paraméterek

Alapvető műszaki előnyök

(I) Nagy tisztaságú rézvezetők: kisebb veszteség, nagyobb energiahatékonyság

A rendszer vezető anyagaként T2 minőségű, ≥99,95%-os tisztaságú elektrolitikus rezet használnak. 20°C-on az ellenállás ≤0,01724 Ω·mm²/m, és a vezetőképesség meghaladja a 98%-ot. A szabványos rézanyagokhoz képest ez körülbelül 5-8%-kal csökkenti a vezetékes veszteségeket. A vezetőfelületek kérésre ónozottak vagy ezüstözöttek; ez jelentősen növeli az oxidációval és korrózióval szembeni ellenállást, csökkenti az érintkezési ellenállást, biztosítja a csatlakozási pontok hosszú távú stabilitását, és hatékonyan meghosszabbítja a termék élettartamát.

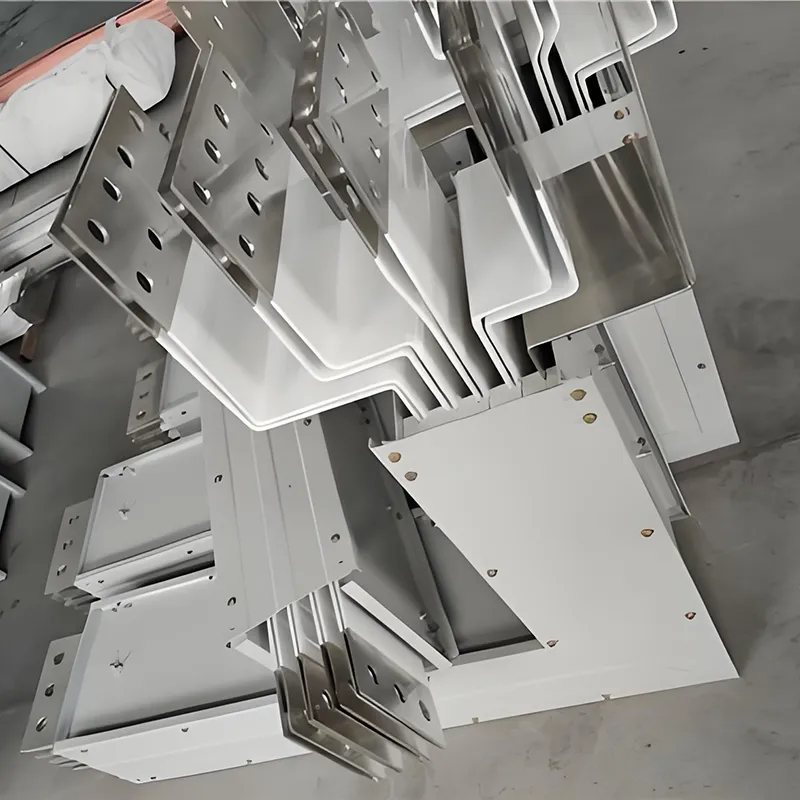

(II) Kompakt „szendvics” szerkezet: kettős áttörés a térkihasználás és az energiahatékonyság terén

A háromfázisú vezetékek vékonyrétegű szigetelőanyagokkal közvetlenül össze vannak kötve, és légrés nélkül szorosan egymásra vannak helyezve, így az elektromos hézag mindössze 6-10 mm-re van összenyomva. Ez a kialakítás több mint 40%-kal növeli az erőátviteli sűrűséget egységenként, és kompaktabb fizikai profilt eredményez. Következésképpen jelentős megtakarítást ér el a beépítési hely terén, így különösen alkalmas szűkös helyekre, például elektromos felszállókra és berendezéssűrű zónákra. Ezenkívül ez a szorosan elrendezett szerkezet a rendszer reaktanciáját a hagyományos légszigetelt gyűjtősín-rendszerek reaktanciájának mindössze 40-60%-ára csökkenti, jelentősen csökkentve a feszültségesést nagyáramú üzemi körülmények között, és javítva az általános energiaátviteli hatékonyságot.

(III) Nagy hatékonyságú hőelvezetés: alacsonyabb hőmérséklet-emelkedés, nagyobb stabilitás

A vezetők által termelt hő a szigetelőrétegen keresztül gyorsan a fémházba kerül. Az integrált hőelvezető bordákkal ellátott alumíniumötvözet házzal párosítva a ház felülete több mint 30%-kal megnő, ami jelentős javulást eredményez a hőelvezetés hatékonyságában. Egyes nagyáramú modellek hosszirányú hőelvezető hornyokkal rendelkeznek a ház belső felületén; ez a kialakítás tovább javítja a hővezető képességet, biztosítva, hogy a csatlakozókapcsok hőmérséklet-emelkedése ≤60K, a fémházé pedig ≤30K maradjon, ezáltal stabil üzemi hőmérsékletet tartson biztonságos tartományon belül a hosszú távú működés során.

(IV) Átfogó védelem minden forgatókönyvre – biztonságos és megbízható

Alapvető védelem: A ház alumínium-magnézium ötvözetből vagy hidegen hengerelt acéllemezből készül. Eloxálással, elektroforézissel vagy elektrosztatikus porbevonattal kezelve kiváló korrózióállóságot és mechanikai szilárdságot mutat. Az IP54-es vagy magasabb behatolásvédelmi (IP) besorolásával hatékonyan véd a por és a fröccsenő víz ellen, így alkalmas szabványos környezetekre, például általános gyári padlókra és áramelosztó helyiségekre.

Speciális környezetvédelem: Egyedi vízálló (kapszulázott) modellek állnak rendelkezésre. Ezek az egységek teljesen zárt, integrált tokozással rendelkeznek, amely telítetlen poliészter gyantával és szervetlen töltőanyagokkal kombinálva IP67-IP68 IP-besorolást ér el. Képesek stabilan működni kültéri környezetben, víz alatti környezetben és korrozív gázokat tartalmazó atmoszférában, és a szigetelés öregedési élettartama meghaladja az 50 évet.

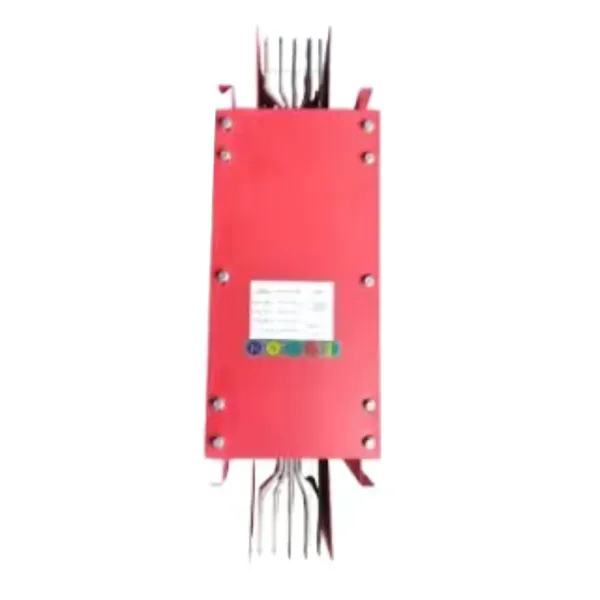

Tűzálló védelem: A tűzálló modellek csillámszalagból és keramizáló szilikongumiból álló kompozit szigetelőréteget használnak. A ház duzzadó (tűztágító) tűzálló festékkel van bevonva; Még 960°C-os szélsőséges hőmérsékletnek is kitéve az egység 1-3 órán keresztül képes fenntartani az áramellátást, folyamatos áramellátást biztosítva a tűzvédelmi áramkörök számára. Ezek a termékek megfelelnek a nemzeti szabványoknak, például a GB/T 9978.1-2008.

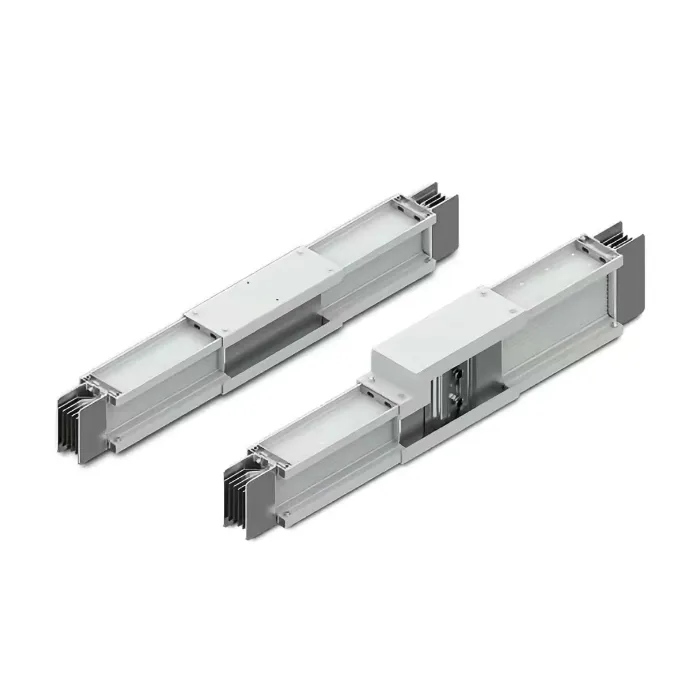

(V) Moduláris telepítés – Rugalmas és kényelmes bővítés

A szabványos moduláris felépítésű rendszer lehetővé teszi a gyors helyszíni csatlakoztatást egyetlen csavar segítségével. Minden csatlakozás nyomatékszabályozó mechanizmussal van felszerelve, hogy minimális érintkezési ellenállást biztosítson. A csatlakozók támogatják a ±4 mm-es beállítási tűrés beállítását, hatékonyan kompenzálva a telepítési hibákat. A dugaszolható egységek a buszpálya bármely pontján elhelyezhetők, és támogatják az üzem közbeni csatlakoztatást (feszültség alatti behelyezés/eltávolítás) - a földelő csatlakozással először és utoljára kapcsolva -, legalább 200 dugaszolási ciklusra. Ez a rugalmasság lehetővé teszi, hogy a rendszer könnyen alkalmazkodjon a gyártósor-átalakításokhoz és a berendezések bővítési követelményeihez, ezáltal csökkentve az építési átfutási időt és a karbantartási költségeket.

Termékválasztási útmutató

Alkalmazási forgatókönyvek

(I) Ipari feldolgozóipar

Alkalmas autógyártásban, gépi feldolgozásban, elektronikai összeszerelésben és hasonló területeken részt vevő nagy igénybevételű műhelyek számára, stabil gerinchálózati tápellátást biztosítva nagyméretű gépekhez és automatizált gyártósorokhoz. Alacsony impedanciájú karakterisztikája hatékonyan mérsékli az áramingadozások okozta feszültségesést, míg moduláris felépítése lehetővé teszi a gyakori gyártósor-beállításokat és a berendezések bővítését, így kielégítve az ipari termelés rugalmas igényeit.

(II) Sokemeletes épületek és kereskedelmi komplexumok

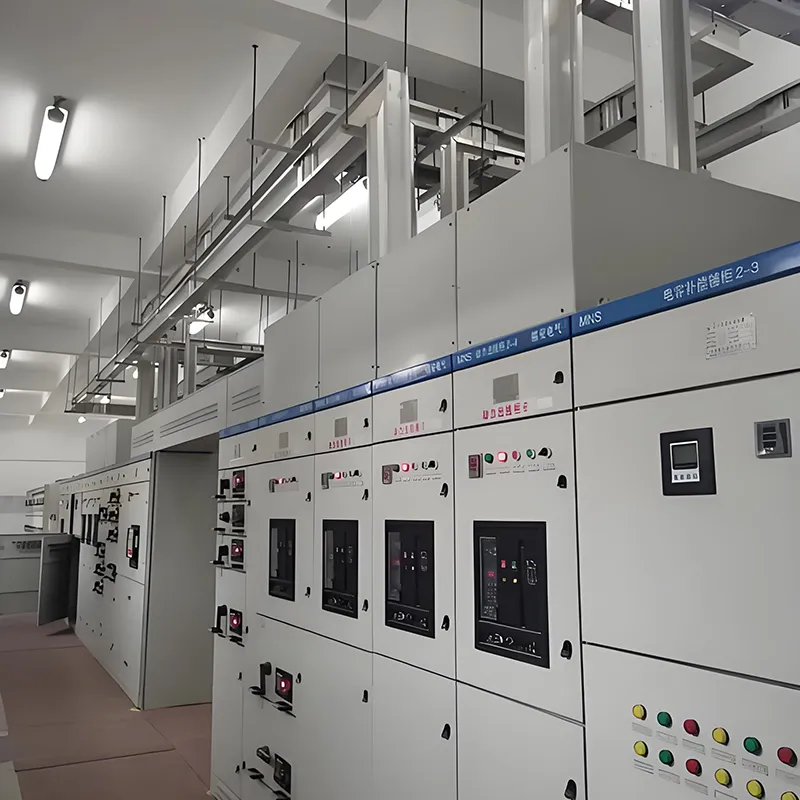

Az elektromos felszállóvezetékekbe függőlegesen telepített rendszerek minden emeleten elsődleges áramelosztó vezetékként szolgálnak – ezt a megoldást a sokemeletes épületek több mint 90%-a alkalmazza. Kereskedelmi komplexumokban nagy távolságú, nagy áramerősségű áramelosztást tesznek lehetővé, kielégítve a különféle helyszínek – pl. bevásárlóközpontok, szállodák, irodaházak – eltérő elektromos terhelési igényeit; Ezenkívül kényelmes leágazási pontokat kínálnak az áramelosztáshoz, leegyszerűsítve a jövőbeni karbantartást és rendszermódosításokat.

(III) Adatközpontok és egészségügyi létesítmények

Ezek a rendszerek folyamatos és megbízható áramellátást biztosítanak a kritikus terhelésekhez – például adatközponti szerverekhez és orvosi berendezésekhez –, amelyek kivételes megbízhatóságot igényelnek. Egyes intelligens termékmodellek integrált hőmérséklet-érzékelő és áramfigyelő modullal rendelkeznek; támogatják az RS485 vagy vezeték nélküli átviteli protokollokat, lehetővé teszik a távoli üzemeltetést és karbantartást, valamint a hiba-előzetes figyelmeztetéseket, ezáltal biztosítva az áramellátás megszakítás nélküli folytonosságát.

(IV) Különleges környezeti beállítások

A vízálló öntött műgyanta termékek ideálisak nedves és korrozív környezetekben – például földalatti közműalagutakban, víztisztító telepeken és tengerparti létesítményekben. Ezzel szemben a tűzálló termékeket tűzbiztonsági áramkörökben és vészhelyzeti áramellátási rendszerekben való alkalmazásra tervezték; tűz esetén fenntartják az áramellátás folytonosságát, ezáltal kritikus időt nyernek a személyzet evakuálására és a berendezések mentésére.

GYIK

1. kérdés: Mi az a Copper Conductor Sandwich Busway?

V: Ez egy alacsony feszültségű, közepes-nagy terheléselosztó rendszer sűrű T2 rézvezetőkkel (≥99,9%) a stabil áram, alacsony veszteség és megbízható működés érdekében.

2. kérdés: Melyek a legfontosabb jellemzői?

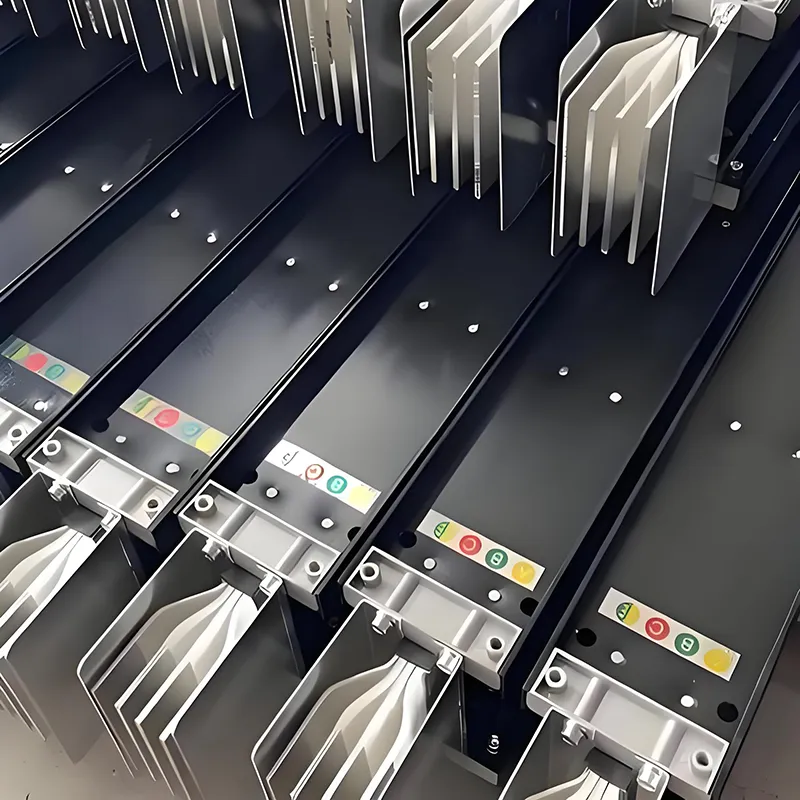

V: Névleges 1000A, alkalmas ≤1000V rendszerekhez. A réz ónozott az alacsony érintkezési ellenállás és a korrózió elleni védelem érdekében. IP54+ védelem, megfelel a GB 7251 és IEC 61439 szabványoknak.

Q3: Hol használják általában?

V: Ideális sokemeletes épületekhez, ipari üzemekhez, kereskedelmi központokhoz, adatközpontokhoz és egyéb kisfeszültségű áramelosztó alkalmazásokhoz.

Q4: Mik a fő előnyei?

V: Nagy áramkapacitás, alacsony energiaveszteség, kiváló hőelvezetés, kompakt kialakítás, valamint könnyű telepítés és bővítés.

Q5: Biztonságos és megbízható?

V: Igen. A sűrű szerkezet és a kiváló minőségű réz biztosítja a megbízható működést, a biztonság érdekében minden termék CCC tanúsítvánnyal rendelkezik.

6. kérdés: Testreszabhatom a buszpályát?

V: A Fenghua Electric rugalmas megoldásokat kínál a különböző elrendezésekhez, hosszokhoz és kapacitásokhoz. Egyedi megrendelésért vagy tanácsadásért vegye fel velünk a kapcsolatot.

7. kérdés: Miben hasonlít a hagyományos buszokhoz vagy kábelekhez?

V: Csökkenti az energiaveszteséget, javítja a hőelvezetést és helyet takarít meg, így hatékonyabb és megbízhatóbb, mint a hagyományos kábelezés.

Q8: Hogyan vásárolhatok vagy érdeklődhetek?

V: Lépjen kapcsolatba a Fenghua Electric-vel, ha árajánlatot szeretne kérni, rendelni szeretne, vagy megvitassák a projekt követelményeit. Professzionális támogatást nyújtunk minden megkereséshez.
