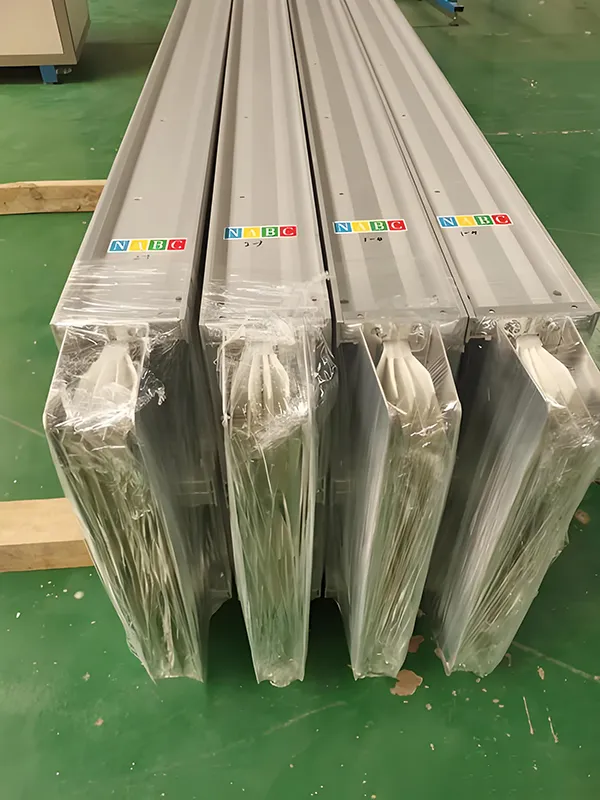

Low Voltage Sandwich Busway

Kompakt felépítésének, kiváló hőelvezetésének és robusztus áramvezető képességének köszönhetően a Low Voltage Sandwich Busway a modern áramelosztó rendszerek fő választásává vált.

Magszerkezet és szigetelés konfiguráció

•Vezetőanyag: Nagy tisztaságú elektrolitikus réz (tisztaság ≥ 99,9%); a felület opcionálisan ezüstözött vagy ónozott lehet a vezetőképesség és az oxidációval szembeni ellenállás fokozása érdekében.

Szigetelő anyagok:

• Szabványos típus: B osztályú vagy magasabb szigetelőanyagokat használ (hőmérsékletállóság: 130°C) – például poliészter fóliát, csillámszalagot stb. – a hosszú távú működési megbízhatóság biztosítása érdekében.

•Tűzálló típus: Csillám szalagból és keramizáló szilikongumiból álló kompozit réteget alkalmaz, amely képes megőrizni a szigetelési teljesítményt még magas hőmérsékleten is, 600°C és 1000°C között.

• Vízálló/korrózióálló típus: H osztályú poliészter-imid vagy epoxigyanta öntéssel kapszulázott; a szigetelési osztály eléri a H osztályt (180°C), élettartama meghaladja az 50 évet.

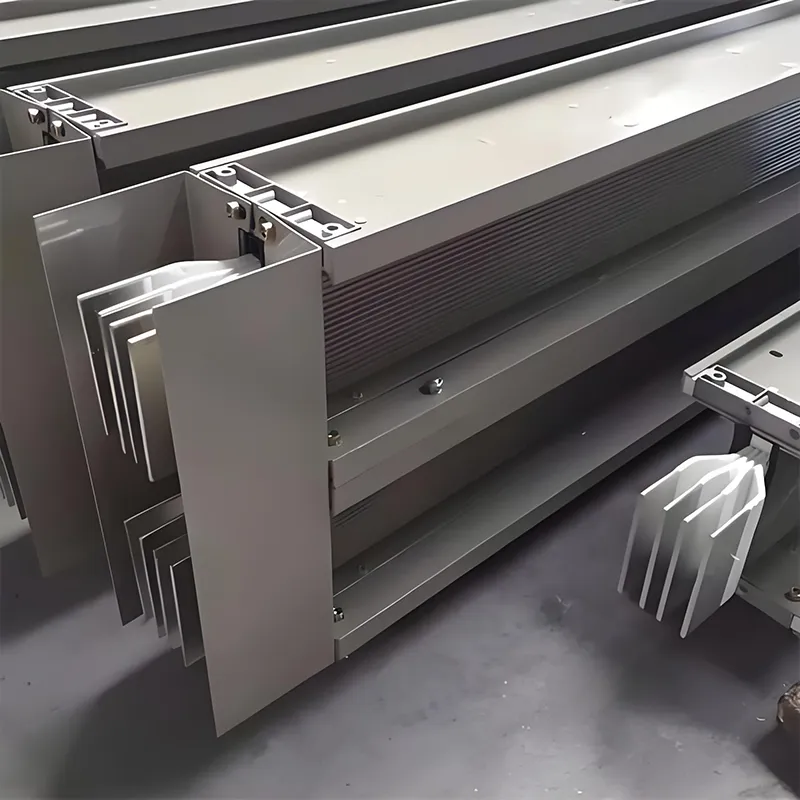

• "Szendvics" szerkezeti jellemzők: A fázisvezetők szorosan egymásra vannak rakva és légrés nélkül össze vannak nyomva; a szerelvény teljesen tokozott és nyomás alatt öntött, jelentősen csökkentve a reaktanciát és a feszültségesést.

Főbb elektromos és biztonsági paraméterek

Hőmérséklet-emelkedés és termikus teljesítményszabályozás

Hőmérséklet-emelkedési határértékek (40°C-os környezeti hőmérsékleten):

Csatlakozó kivezetések: ≤ 60 K (azaz maximum 100°C)

Fémház: ≤ 30 K (azaz maximum 70°C)

Szigetelőfelület: ≤ 40 K (azaz maximum 80°C)

Hőelvezetési mechanizmus:

A vezetők által termelt hő a szigetelőrétegen keresztül a fémházba kerül, ahol ezt követően konvekción és sugárzáson keresztül elvezetik.

Az alumíniumötvözet ház integrált hűtőbordával rendelkezik, amely több mint 30%-kal növeli a hőelvezetési hatékonyságot.

Hőállósági határok:

Standard típus: Hosszú távú üzemi hőmérséklet ≤ 130°C

Tűzálló típus: képes fenntartani a folyamatos áramellátást több mint 90 percig 960 °C-on

Öntött gyanta típus: -40°C és 130°C közötti környezeti hőmérsékleti tartományban stabilan működik

Védelmi osztály (IP-kód) és alkalmazható környezetek

Mechanikai és szerelési jellemzők

A burkolat anyaga:

Alumíniumötvözet: könnyű, korrózióálló és kiváló hőelvezetést biztosít; védőföldelés (PE) vezetőként való használatra alkalmas.

Hidegen hengerelt acél: nagy szerkezeti szilárdság; tűzálló festékkel bevonva tűzálló alkalmazásokra alkalmas.

Gyantaöntés: Nem fém burkolattal rendelkezik, és átfogó „négyirányú védelmet” biztosít – vízszigetelést, korrózióállóságot, robbanásállóságot és porállóságot.

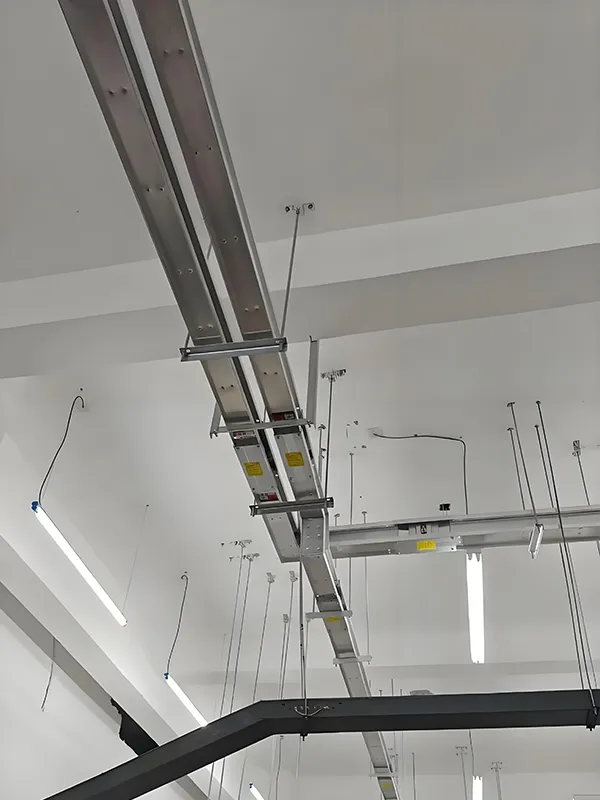

Telepítési mód:

Támogatja a vízszintes vagy függőleges felfüggesztést, ±4 mm-es állítható tűréshatárral.

Tartó/akasztó távolság: ≤3m egyenes szakaszoknál; ≤1,5 m ívelt szakaszok esetén.

Csatlakozási technológia:

Egycsavaros gyorscsatlakozás: Nyomatékszabályozó mechanizmussal van felszerelve a minimális érintkezési ellenállás érdekében.

Intelligens csatlakozók: Támogatják a karbantartás-felügyeleti képességeket, csökkentve ezzel a működési hibák kockázatát.

Speciális technológiák kiterjesztése

Tűzálló gyűjtősín-csatorna (NH típusú)‌

Tűzállósági besorolás: Választható 1 óra, 1,5 óra, 2 óra vagy 3 óra

Hőszigetelő réteg: Alumínium-szilikát szálas filc (Hőmérsékletállóság: 1250°C)

Külső bevonat: duzzadó tűzálló festék; gyorsan növeli a hővezető képességet a tűz hatására a hőátadás késleltetése miatt

Vízálló gyűjtősín-csatorna (gyantából öntött típus)‌

Védettség: IP67-IP68

Szigetelőanyag: telítetlen poliészter gyanta + szervetlen töltőanyagok, egybeöntve

Alkalmazási forgatókönyvek: vasúti tranzit, vegyi üzemek, part menti létesítmények és egyéb korrozív vagy nedves környezet

Intelligens gyűjtősín-csatorna

Hőmérsékletmérő, áramfigyelő és szivárgásriasztó modulokat integrál.

Támogatja az RS485 vagy vezeték nélküli átvitelt az épületautomatizálási rendszerekbe való integráláshoz.

GYIK

1. Mi az a kisfeszültségű szendvics buszút?

A Low Voltage Sandwich Busway egy kompakt buszos áramelosztó rendszer, amely szorosan egymásra helyezett vezetékeket használ a fázisok közötti szigeteléssel, így nagy áramkapacitást, alacsony impedanciát és hatékony energiaátvitelt biztosít a modern épületek és ipari létesítmények számára.

2. Melyek a szendvicsbusz előnyei a hagyományos kábelekhez képest?

A hagyományos kábelekhez képest a szendvicsbusz-csatornarendszer jobb hőelvezetést, nagyobb áramterhelhetőséget, egyszerűbb telepítést és rugalmas bővítést kínál, így ideális nagy áramelosztási projektekhez.

3. Hol használják általánosan a Low Voltage Sandwich Busway-t?

Széles körben alkalmazzák adatközpontokban, kereskedelmi épületekben, gyárakban, repülőtereken, bevásárlóközpontokban és sokemeletes épületekben, ahol megbízható és hatékony áramelosztásra van szükség.

4. Milyen névleges áramértékek állnak rendelkezésre kisfeszültségű buszrendszerekhez?

A legtöbb alacsony feszültségű buszrendszer a projekt követelményeitől és a rendszer kialakításától függően 400A és 6300A közötti áramerősséget támogat.

5. Testreszabható a buszpálya konkrét projektekhez?

Igen. A professzionális buszpálya-gyártók és -beszállítók, például a Fenghua Electric egyedi buszmegoldásokat kínálhatnak az aktuális kapacitás, a telepítési környezet, a védelmi szint és a projekt elrendezése alapján.

6. Biztonságos a szendvicsbusz az ipari áramelosztáshoz?

Igen. A kiváló minőségű alacsony feszültségű buszcsatorna-rendszerek erős szigeteléssel, magas védelmi szinttel és megbízható rövidzárlati ellenállással rendelkeznek, biztosítva a biztonságos és stabil működést.

7. Hogyan válasszak megbízható busway gyártót vagy szállítót?

Vásárlás előtt értékelnie kell a busway gyártójának gyártási tapasztalatát, tanúsítványait, projekteseteit, testreszabási képességét és műszaki támogatását.

8. Hogyan kérhetek árajánlatot a Low Voltage Sandwich Busway-re?

Ahhoz, hogy pontos kisfeszültségű buszárat kaphasson, általában meg kell adnia a szállítónak olyan részleteket, mint az áramerősség, a buszút hossza, a telepítés típusa és a projekt rajzai.
