Kisáramú zárt buszút

Precíziós lefedettség kisáramú áramelosztáshoz

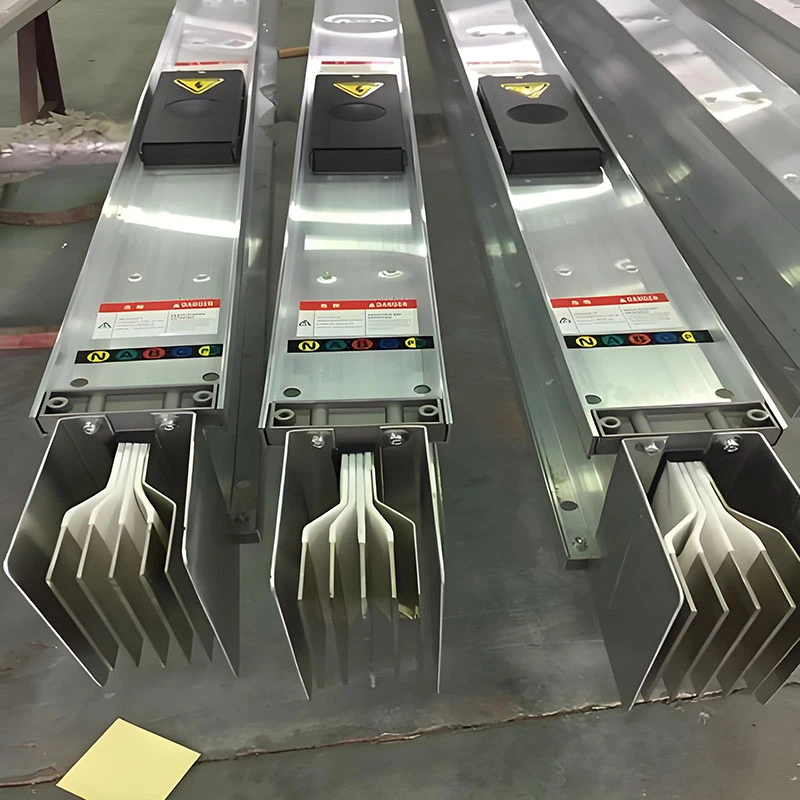

A Low Current Enclosed Busway teljes forgatókönyvű kis terhelésű áramelosztásra készült, 25A–400A névleges áramtartományban. Támogatja az AC háromfázisú négy- vagy ötvezetékes rendszereket, 660 V névleges feszültséggel és 50 Hz vagy 60 Hz frekvenciával. Professzionális kínai gyártóként és beszállítóként a Fenghua Electric ideális megoldásokat kínál kis kereskedelmi létesítményekhez, irodai fiókáramkörökhöz, automatizálási vezérlőszekrényekhez és orvosi laboratóriumi berendezésekhez. A rugalmas, személyre szabott erőátvitel érdekében lég- és kompakt szigetelésű típusok egyaránt kaphatók.

Alaptípusok: Kettős megoldások különféle alkalmazásokhoz

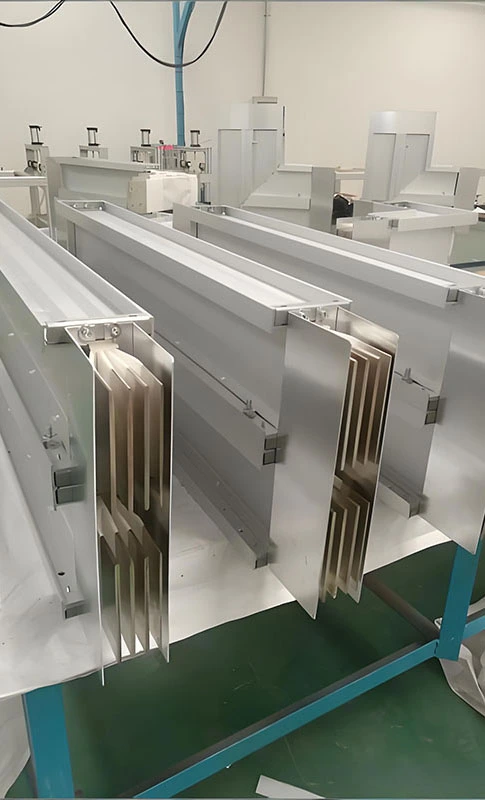

1. Légszigetelt buszpálya

Az epoxi szigetelőblokkokkal kombinált légrés szigetelő szerkezettel ez a rendszer magas szigetelési ellenállást (≥100MΩ) biztosít, és 1 percig 3750 V-os tápfrekvenciás feszültséget is ellenáll meghibásodás nélkül. A kialakítás javítja a hőelvezetést, a vezető hőmérsékletét 60 °C alatt tartja, és a ház emelkedése 30 K-n belül van. A ház hidegen hengerelt acélból vagy alumínium-magnézium ötvözetből készül, megerősített hullámos szerkezettel az erős mechanikai teljesítmény érdekében. A nagy tisztaságú T2 rézvezetők (≥99,95%) ónozással kis ellenállást és stabil vezetőképességet biztosítanak. Az alumínium vezetékek opcionálisak a költséghatékony projektekhez.

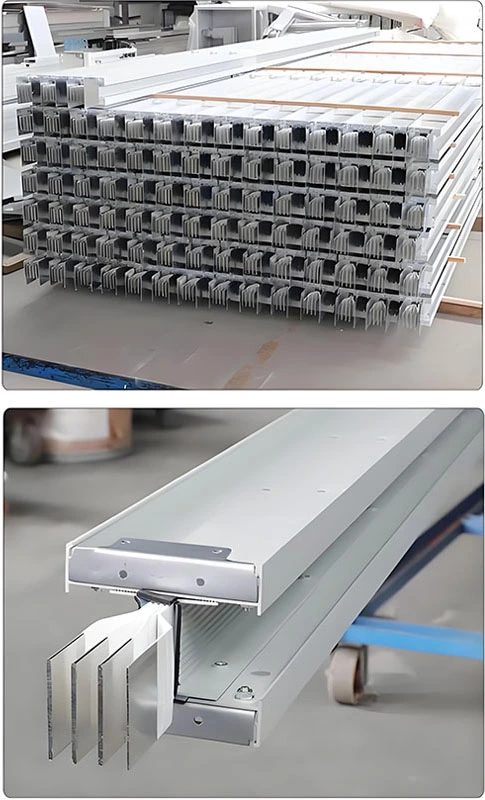

2. Kompakt szigetelt buszpálya

Ez a típus epoxigyantát vagy fejlett polimer anyagokat használ a vezetők szoros beburkolására, és égésgátló XLPE hőre zsugorodó csővel kombinálva megfelel az RoHS környezetvédelmi szabványoknak. Kompakt szerkezete csökkenti a helyigényt és megakadályozza a kémény által okozott tűzveszélyt, így fokozott tűzbiztonságot kínál. Az IP54-ig terjedő védelmi besorolásával jól működik párás és poros környezetben. Az optimalizált kialakítás csökkenti az impedanciát és a teljesítményveszteséget, magas átviteli hatékonyságot biztosítva ≤2,5%-os feszültségeséssel 110 m-en keresztül. A szigetelőrendszer -200°C és +200°C között megbízhatóan működik, több mint 30 év élettartamot biztosítva.

Kivételes teljesítmény: A szigorú szabványok biztosítják a stabil működést

Tanúsított minőségbiztosítás

A Low Current Enclosed Busway gyártása szigorúan a nemzetközi szabványok szerint történik. Mindegyik egységet átfogó tesztelésnek vetik alá a kiszállítás előtt, biztosítva ezzel az állandó minőséget, ellenőrzött teljesítményt és megbízható erőátvitelt a különböző alkalmazásokhoz.

Magas védelmi szint (IP40-IP65)

A házat IP40-től IP65-ig terjedő védelmi besorolással tervezték, kültéri használatra pedig magasabb besorolás érhető el. A fejlett lyukasztásos szegecselési technológia zökkenőmentes, teljesen zárt szerkezetet hoz létre, javítva a tömítési teljesítményt és hatékonyan megakadályozva a por és nedvesség bejutását. Jól használható zord környezetekben, mint például magas páratartalom, tengeri éghajlat és sóköd körülményei, és 2000 órás sópermet-teszttel bizonyítottan ellenálló.

Erős rövidzárlat- és rezgésállóság

A rendszer kiváló rövidzárlatállósággal rendelkezik. Az alumínium vagy alacsony mágneses acél burkolat csökkenti az örvényáram-veszteséget és a hőemelkedést, javítva az áramvezetési hatékonyságot. A beépített ütéscsillapító szerkezetek védik a belső vezetőket és a szigetelőelemeket a mechanikai vibrációtól és a külső hatásoktól. A rugalmas csatlakozások és a gumi szigetelőbetétek tovább növelik a rendszer stabilitását, ha transzformátorokhoz vagy elosztóberendezésekhez csatlakozik.

Biztonságos és hatékony földelési rendszer

Az integrált földelés nagy vezetőképességű alumíniumötvözet házat használ, amelynek keresztmetszete lényegesen nagyobb, mint maga a vezető. Ez biztosítja az alacsony földelési ellenállást, megfelel a biztonsági előírásoknak, és megbízható védelmet biztosít mind a berendezések, mind a kezelők számára.

Kényelmes telepítés és karbantartás: A projekt teljes életciklus-költségének csökkentése

Rugalmas szerelési módok: Támogatja a többirányú telepítést – vízszintesen és függőlegesen egyaránt –, és gyorsan rögzíthető az elektromos felszállókhoz, berendezési helyiségekhez vagy a mennyezethez tartókonzolok segítségével. A moduláris felépítés megkönnyíti a gyors összeszerelést; A szabványos szakaszok 3 m, 6 m vagy 8 m hosszúságban állnak rendelkezésre (a felhasználói specifikációk szerint testreszabható). Ezenkívül a leágazó kivezetések tetszőleges helyen elhelyezhetők az ügyfél igényei szerint, feltéve, hogy a kivezetések közötti távolság nem kisebb, mint 0,6 méter. Ez a rugalmasság kényelmes jövőbeli kapacitásbővítést és útvonal-beállítást tesz lehetővé, jelentősen lerövidítve a telepítési ciklust.

Felhasználóközpontú tervezési részletek

A leágazó egységek be-/kihúzható élettartama ≥200 ciklus. A fázishiba-megelőző kialakítású csatlakozókkal kombinálva a telepítési hibák kockázata drasztikusan csökken.

A tompacsuklós beépítési módot alkalmazva a csatlakozócsavarok rögzítéséhez egyetlen csavarkulcs szükséges, így a művelet egyszerű és könnyed. A különböző áramerősségekkel rendelkező termékek mindegyike szabványos fedőlemezt használ, amely magas szintű szabványosítást, erős cserélhetőséget és kényelmes interfész-illeszthetőséget biztosít a kapacitásbeállításokhoz.

A hullámos tágulási hézagokkal felszerelt rendszer két szabadságfokú beállítást tesz lehetővé – vízszintesen és függőlegesen egyaránt. Ez nemcsak a hőmérséklet-ingadozások okozta tágulást és összehúzódást veszi figyelembe, hanem kompenzálja az alapozásból adódó szerkezeti eltéréseket is. Ez az újítás kiküszöböli a hagyományos csúszólemezes tágulási eszközök hiányosságait, például a gyenge védelmi besorolást, a nehézkes telepítést és a megbízhatatlan működést.

Egyszerűsített karbantartási séma: A rutinszerű karbantartás csak a csatlakozók tömítettségének és a ház házának integritásának időszakos ellenőrzését igényli. Ha olyan problémák merülnek fel, mint például a szigetelési szilárdság csökkenése, a belső alkatrészek rövid terhelés nélküli működéssel kiszáradhatnak. Helyi túlmelegedés esetén a probléma gyorsan megoldható a csatlakozási pontok hibaelhárításával vagy a terhelés beállításával, ami alacsony karbantartási költségeket eredményez.

Tipikus alkalmazási forgatókönyvek

A kisáramú zárt buszjáratot széles körben használják:

▪ Kereskedelmi irodák világítással és berendezések áramelosztásával

▪Kapcsolószekrények és PLC-k ipari automatizálási rendszerei

▪Stabil, tiszta áramot igénylő orvosi és laboratóriumi környezet

▪Infrastruktúra kiépítése kisfeszültségű és vészhelyzeti rendszerek számára

▪Gyári frissítések, ahol hatékony utólagos felszerelésre van szükség

Kiválasztási útmutató: A projektkövetelmények tudományosan megfeleltetése

Árambesorolás kiválasztása: Válassza ki a megfelelő névleges értéket a tényleges terhelési áram alapján; 10–20%-os biztonsági ráhagyás javasolt a jövőbeni kapacitásbővítési igények kielégítésére és a termék hosszú távú stabilitásának biztosítására.

Szigetelés típusának kiválasztása: Száraz környezetben, alacsony környezeti hőmérséklettel és minimális áramingadozással, a levegőszigetelt rendszerek az előnyben részesített választás; szűkös hely, magas páratartalmú vagy poros környezetben a kompakt szigetelésű rendszerek javasoltak.

Védelmi osztály meghatározása: Szabványos beltéri forgatókönyvekhez elegendő az IP40 besorolás; kültéri vagy nedves/poros környezetben legalább IP54 védelmi osztályt kell biztosítani; tengeri éghajlati környezetben magasabb védelmi osztályú termékek javasoltak.

Vezetőanyaggal kapcsolatos megfontolások: A tartósan nagy terhelést jelentő vagy kivételes stabilitást igénylő projekteknél a rézvezetők a legjobb választás; korlátozott költségvetésű és minimális terhelésingadozású projektekhez alumíniumötvözet vezetők választhatók.

Testreszabás különleges követelményekhez: Ha speciális követelményei vannak a telepítési környezetekkel, az aktuális besorolásokkal vagy a funkcionális jellemzőkkel kapcsolatban, kérjük, forduljon professzionális csapatunkhoz; személyre szabott termékmegoldást biztosítunk az Ön igényeinek megfelelően.
