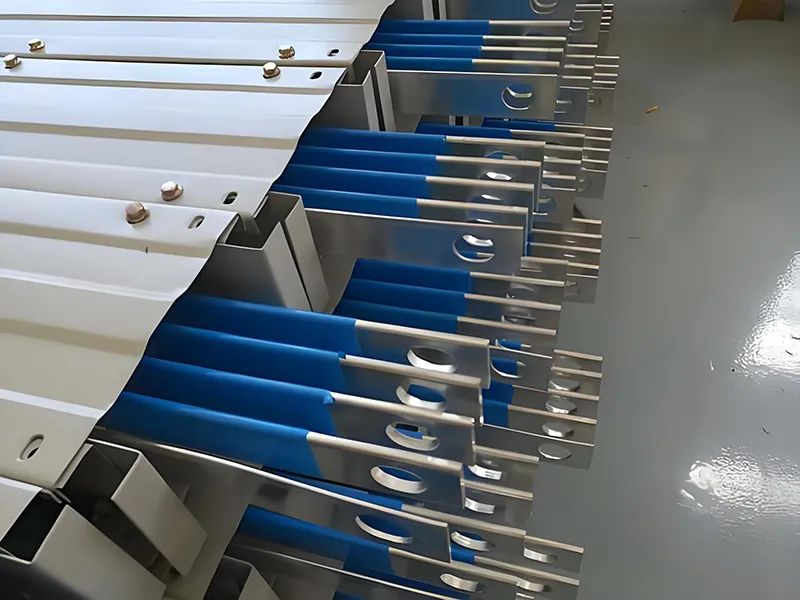

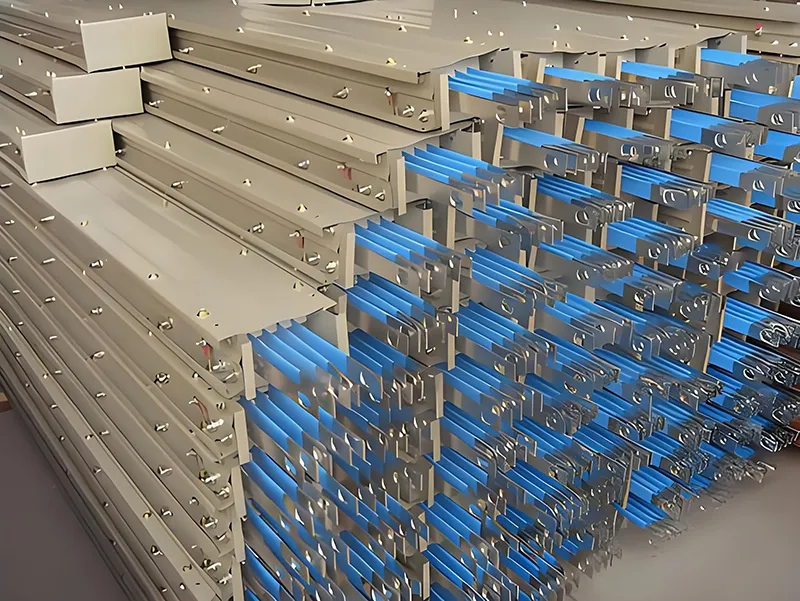

2000A légszigetelt buszpálya

A 2000A Air Insulated Busway egy nagyáramú átviteli eszköz, amelyet az áramelosztó rendszerekben használnak, elsősorban épületek vagy ipari rendszerek elektromos energia biztonságos és hatékony továbbítására. Névleges árama 2000 A, és levegőt használ szigetelő közegként, hogy elszigeteli a vezetékeket a burkolattól.

•Névleges áramerősség: 2000 Amper

• Szigetelési módszer: Levegőszigetelés

• Berendezés típusa: Sín-/gyűjtősín-csatornarendszer

Egyszerűen fogalmazva, ez egy nagyáramú átviteli rendszer, amely hagyományos kábelek helyett fém gyűjtősíneket használ.

Előnyök a kábelekhez képest

Alapvető előnyei

1. Biztonsági védelem, többszörös garancia

Az osztott levegős szigetelő szerkezet felhasználásával a fázisok közötti biztonsági távolság és a kúszótávolság messze meghaladja a nemzeti szabványokat, hatékonyan kiküszöbölve a rövidzárlati kockázatokat. A belső szigetelőelemek nagy szilárdságú epoxigyantából készülnek, jelentősen javítva a termék dinamikus és hőstabilitási ellenállását, és képesek ellenállni a pillanatnyi rövidzárlati áramlökéseknek, védve az áramelosztó rendszert. Az aljzatokhoz biztonsági védőburkolatok vannak felszerelve, amelyek normál körülmények között zárhatók és ólomtömítésekkel tömíthetők, hogy megakadályozzák a por, az idegen tárgyak bejutását és a véletlen működést. A tápellátást nem kell leválasztani a csatlakozódoboz csatlakoztatásakor; a földelő vezetéket mindig a leválasztás előtt csatlakoztassa, tovább növelve az üzembiztonságot. A termék védettségi besorolása eléri az IP40-et, amely speciális tartozékokkal IP54-re emelhető, kiváló por- és nedvességállóságot, valamint különféle beltéri környezetekhez való alkalmazkodást biztosít.

2. Nagy hatásfokú hőleadás, energiatakarékosság és fogyasztáscsökkentés

A vezető nagy tisztaságú, 99,99% feletti réztartalmú elektrolitikus rezet használ, a felület ónozott, amely antioxidáns, nagy vezetőképességű, alacsony ellenállású és alacsony teljesítményveszteséggel rendelkezik. A külső héj a Maanshan Iron & Steel nagyszilárdságú hidegen hengerelt acéljából készült, egy darabból álló hullámkarton szerkezettel, amely egyesíti a kiváló mechanikai szilárdságot és a hőelvezetési teljesítményt. A természetes légkonvekcióval kombinálva kettős hőelvezető rendszert alkot. A hagyományos kábelekhez képest a hőmérséklet-emelkedés 25%-kal csökken, az áramterhelhetőség pedig 30%-kal nő. A névleges áram hosszú távú vezetése esetén a vezető részek hőmérséklet-emelkedése szigorúan szabályozott a szabványos tartományon belül, így nincs szükség további hűtőrendszerre, és csökkennek az üzemeltetési költségek.

3. Kényelmes telepítés és rugalmas adaptáció

A moduláris felépítésnek köszönhetően különféle csatlakozási módokat támogat, például egyenes szakaszokat, íveket és T-alakú ágakat. Rugalmasan kombinálható és összeilleszthető a helyszíni követelményeknek megfelelően, hogy alkalmazkodjon a különböző vezetékezési forgatókönyvekhez. Automatikus kompenzációs csatlakozással és egycsavaros szorítókapcsokkal felszerelt, kiválóan állítható. A tompa szerelési mód nagymértékben megtakarítja a telepítési időt és csökkenti a munkaerőköltségeket. Bőséges gyűjtősín-csatlakozók állnak rendelkezésre, amelyek támogatják a csatlakozódobozok rugalmas elágazását. A terhelések a legrövidebb úton csatlakoztathatók a gyűjtősín-egységekhez. A műhelyberendezések későbbi kiegészítései, áthelyezései vagy felújításai nem igényelnek változtatást a gyűjtősínrendszeren, kiváló cserélhetőséget kínálnak. Nincs szükség a külső burkolat cseréjére, ha a szomszédos áramértékek megváltoznak.

4. Robusztus és tartós szerkezet

A külső burkolat egyrészes öntési eljárással készül, ami nagy mechanikai szilárdságot eredményez. 6 m fesztávval a gyűjtősín középpontja 60 kg terhelést tud elbírni. Nem egyenletes hőmérséklet-változások esetén a burkolat középponti eltolása nem haladja meg a 10 mm-t, ami erős vibráció- és ütésállóságot biztosít. A burkolat felülete elektrosztatikus permetezési eljárást alkalmaz a korrózió és a rozsda megelőzésére, meghosszabbítva az élettartamot. Minden alkatrész szigorú tesztelésen esik át. A termék átesett a tápfrekvencia-tűrő feszültség- és hőstabilitási teszteken, és a tesztelés után nem mutatott jelentős deformációt. Normál körülmények között az egyes szakaszok szigetelési ellenállása nem kisebb, mint 50 MΩ, ami lehetővé teszi a hosszú távú biztonságos működést teljes terhelés mellett, évtizedes élettartammal.

5. Megfelelőség és tanúsítás, megbízható minőség

A Qingdao Fenghua Electric Manufacturing Co., Ltd., mint az erőátviteli és elosztó berendezések professzionális gyártója, teljes gyártási és tesztelési rendszerrel rendelkezik. Termékeink szigorú minőségellenőrzésen esnek át, több minősítési tanúsítvánnyal és szabadalmaztatott technológiával rendelkeznek, és megfelelnek a vonatkozó nemzeti ipari szabványoknak és nemzetközi előírásoknak. Több alapvető indikátor tesztelésével biztosítjuk, hogy minden termék megfeleljen a tervezési szabványoknak, megbízható minőségbiztosítást biztosítva ügyfeleink számára.

Műszaki paraméterek

Alkalmazható forgatókönyvek

A Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. 2000A légszigetelt buszút nagy áramátviteli kapacitásával, biztonságos és megbízható teljesítményével, valamint rugalmas telepítési módszereivel széles körben használatos a következő forgatókönyvekben:

Ipari szektor: Ipari üzemek, nagy energiafogyasztású műhelyek, gyártó gyártósorok stb., a nagyáramú berendezések tápellátási igényeinek kielégítésére;

Építési szektor: Magas épületek, kereskedelmi komplexumok, irodaházak, lakóközösségek stb., amelyek fő áramelosztó vezetékként szolgálnak a hatékony áramelosztás elérése érdekében;

Energiaágazat: Alállomások, elosztó helyiségek, transzformátor és elosztó szekrény csatlakozások, elosztó szekrények közötti kapcsolatok stb.;

Egyéb forgatókönyvek: Adatközpontok, vasúti tranzittámogatási létesítmények, kórházak, iskolák és más olyan helyek, ahol magas követelmények vonatkoznak az áramellátás stabilitására és biztonságára.

Termék felépítése

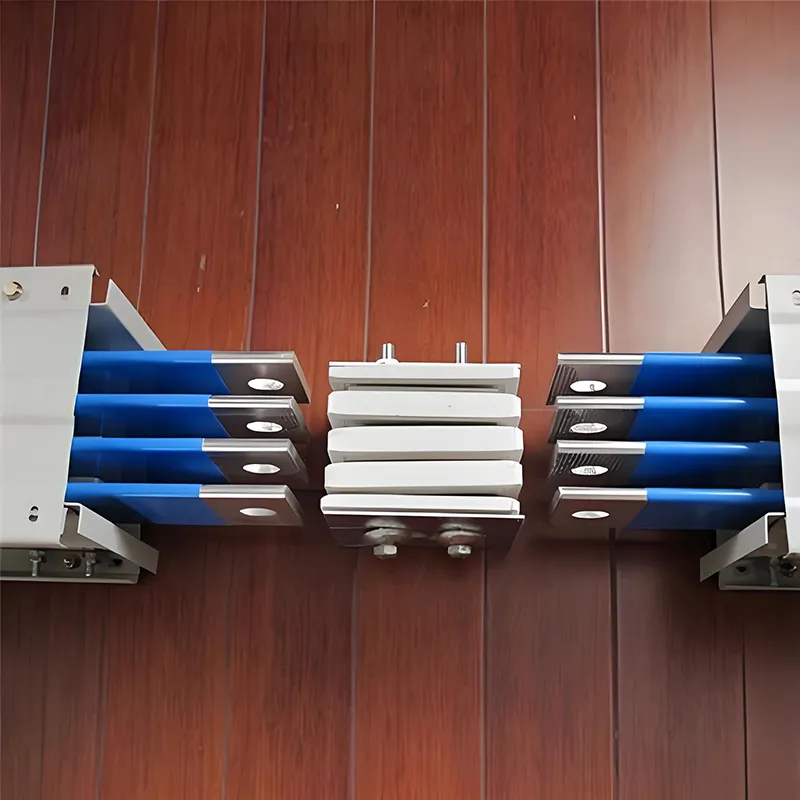

A termék egy vezető egységből, egy szigeteléstartó egységből, egy házegységből és egy csatlakozó egységből áll. Kompakt és racionálisan megtervezett szerkezettel rendelkezik:

Vezetőegység: Nagy tisztaságú elektrolitikus réz gyűjtősín, ónozott a kiváló vezetőképesség és a csökkentett teljesítményveszteség érdekében;

Szigeteléstámogató egység: nagy szilárdságú epoxigyanta szigetelőelemek, amelyek fázisok közötti szigetelést biztosítanak a szigetelési teljesítmény és a dinamikus és hőstabilitás javítása érdekében;

Ház egység: Egyrészes, hullámos, hidegen hengerelt acél ház, elektrosztatikusan szórva a korrózió és a rozsda megelőzésére, kombinálva a mechanikai szilárdságot és a hőelvezetést, miközben földelésvédelmet is nyújt;

Csatlakozóegység: Automatikusan kompenzált csatlakozók és egycsavaros szorítókapcsok a kényelmes és megbízható csatlakozás érdekében, hatékonyan csökkentve az érintkezési ellenállást.

Vásárlási megjegyzések

1. A termékek testreszabhatók különböző hosszúságúak és bekötési módok szerint, hogy megfeleljenek az ügyfelek egyedi igényeinek és a helyszíni kábelezési követelményeknek.

2. Minden termékhez komplett minőségellenőrzési jelentés és megfelelőségi tanúsítvány tartozik, amely támogatja a helyszíni átvételt.

3. Professzionális szerelési útmutató szolgáltatásokat nyújtunk, hogy segítsünk ügyfeleinknek a telepítés és az üzembe helyezés befejezésében, biztosítva a termék normál működését.

4. Átfogó értékesítés utáni szolgáltatási rendszerünk van. Bármilyen minőségi probléma esetén a termék garanciális időszaka alatt azonnal válaszolunk, és javítási vagy csereszolgáltatásokat nyújtunk.

5. Szeretettel várjuk vásárlóinkat, hogy érdeklődjenek, helyszíni látogatást tegyenek, és megvitassák vásárlási ügyeiket. Célunk, hogy kiváló minőségű termékeket és szolgáltatásokat nyújtsunk Önnek!

GYIK

1. Milyen anyagokat használnak a 2000A-es buszok vezetőihez?

A vezetékek jellemzően nagy vezetőképességű réz- vagy alumíniumsínekből készülnek. A réz gyűjtősínek nagyobb vezetőképességet és tartósságot biztosítanak, míg az alumínium gyűjtősínek költséghatékonyabb megoldást kínálnak a nagy áramelosztó rendszerek számára.

2. Melyek a légszigetelt buszpályarendszerek előnyei?

A légszigetelt buszrendszerek számos előnnyel rendelkeznek:

•Nagy áramterhelhetőség

•Kiváló hőelvezetés

• Moduláris és rugalmas telepítés

• Könnyű karbantartás és bővítés

•Kisebb beépítési hely a kábelrendszerekhez képest

3. Hol használnak általában 2000A légszigetelt buszt?

A 2000A légszigetelt buszjáratot széles körben használják:

•Ipari gyártó üzemek

• Adatközpontok

• Kereskedelmi épületek

• Bevásárlóközpontok

•Kórházak

• Repülőterek és közlekedési csomópontok

Ideális olyan létesítményekhez, amelyek stabil és nagy kapacitású áramelosztást igényelnek.

4. Miben különbözik a légszigetelt buszpálya a kábelrendszertől?

A hagyományos tápkábelekkel összehasonlítva a légszigetelt buszok:

•Nagyobb áramkapacitás

•Jobb hőteljesítmény

• Könnyebb rendszerbővítés

• Megbízhatóbb kapcsolatok

•Gyorsabb telepítés nagy elektromos terhelések esetén

5. Mekkora a tipikus feszültségtartomány egy 2000A-es légszigetelt buszjáratnál?

A legtöbb 2000A-es légszigetelt buszrendszert alacsony feszültségű elosztásra tervezték, jellemzően 380 V és 690 V között, a projekt követelményeitől és az elektromos szabványoktól függően.

6. Biztonságos-e a 2000A-es légszigetelt buszpálya hosszú távú üzemeltetésre?

Igen. A megfelelően megtervezett és telepített 2000A légszigetelt buszjárat fém védőburkolatokat, szigetelőtartókat és földelőrendszereket tartalmaz, amelyek hosszú üzemidőn keresztül biztosítják a biztonságos és megbízható működést.

7. Bővíthető-e a jövőben egy 2000A-es buszpályarendszer?

Igen. A busway rendszer egyik legfontosabb előnye a moduláris felépítés. A későbbiekben további buszpálya-szakaszok vagy leágazási egységek építhetők be az elektromos elosztó hálózat bővítése érdekében, jelentősebb átépítés nélkül.
